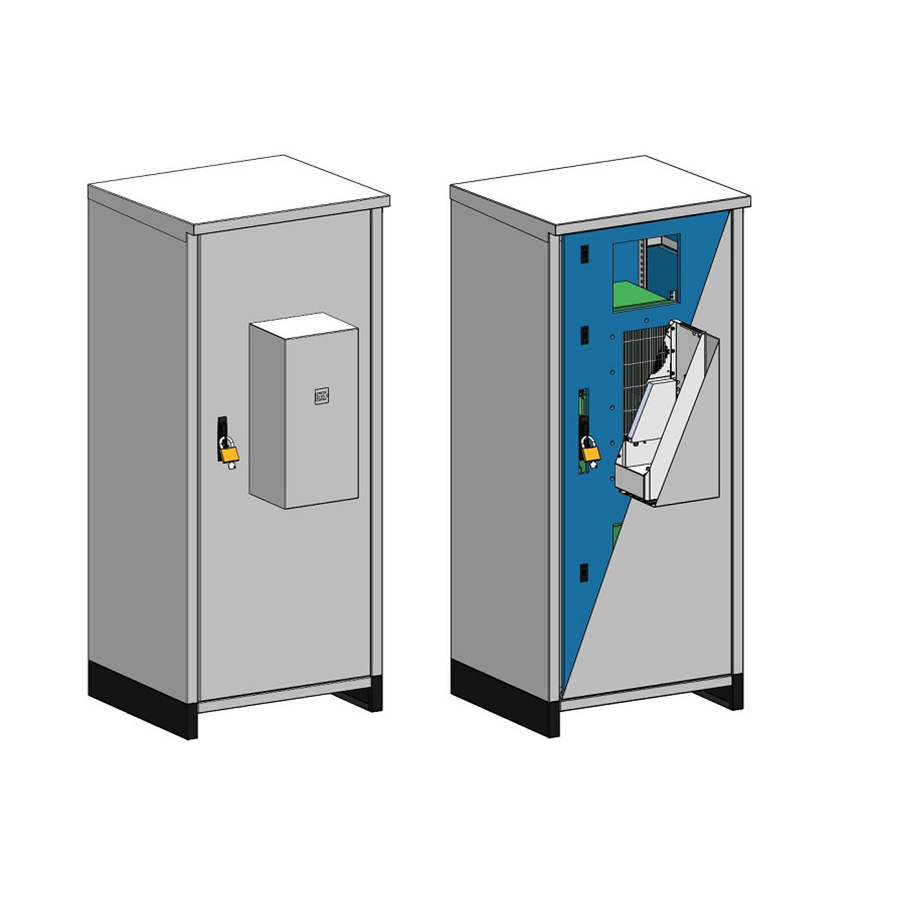

EER Harici Tip Rack Kabinler

EER Rack kabinler Telekom ve GSM uygulamaları ile Demiryolu ve Enerji yönetim ve izleme uygulamaları için geliştirilmiştir. En zorlu çevre koşullarında uzun süre dayanacak, güneş ışığı, yağmur, kar, vandalism, toz ve sıcaklık dalgalanmlarına karşı pahalı elektronik ekipmanları koruyacak şekilde tasarlanmıştır.


Özel amaçlı Harici tip Rack kabinler,
3mm’ye kadar Galvaniz saç gövde
Özel bükümlerle güçlendirilmiş gövde
19” Rack Taşıyıcı İskelet,
İç izolasyon malzemeleriyle güçlendirilmiş kapılar,
Sıcaklık ve ses izolasyonlu kapak ve paneller,
IP66’ya kadar yüksek Koruma sınıfı
Çakma Vida-Somun (PEM Çakma) Uygulamaları
Dışarıdan sökülemeyen kapaklar,
Güçlendirilmiş sabotaj ve vandalism korumalı kilit çözümü
Özel klima ve havalandırma çözümleri,
Soğuk ortamlar için pano ısıtıcı opsiyonları,
Dahili Akü Rafı opsiyounu
Paslanmaya ve Oksitlenmeye karşı Çinko kaplama Çözümleri
Harici Tip uygulamalar için Astar Boyama,
Dış ortam kullanımına uygun Epoksi-Polyester Toz Boya,
Esnek kablolama ve Bus-Bar çözümleri
Proje bazlı özel ölçülerde üretim

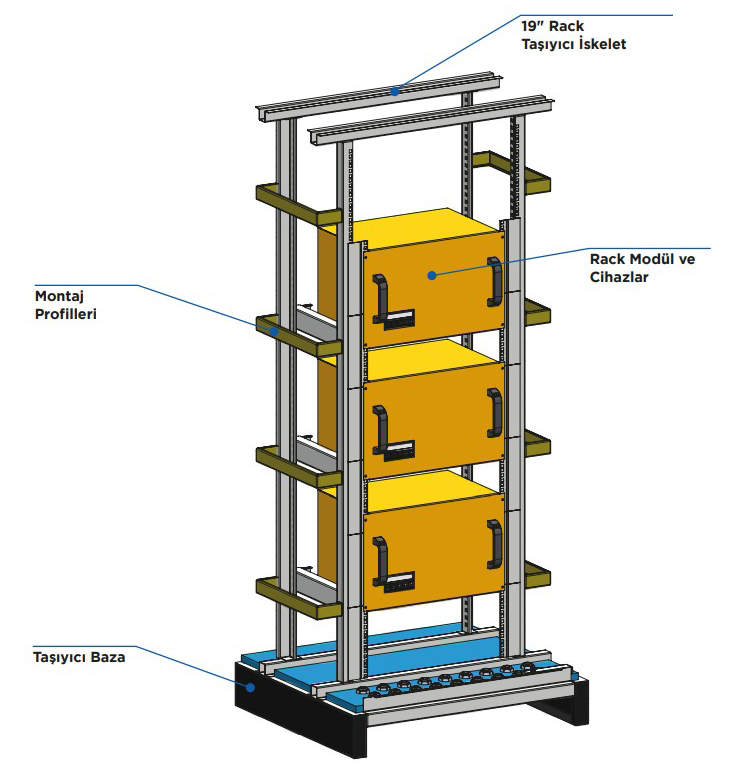

Rack Taşıyıcı Gövde ve Montaj Profilleri

Kabin boyutuna bağlı olarak 2mm den 3.00mm’ye kadar galvanize yumuşak çelikten üretilmiştir. 19” Rack modüllerin bağlanması için uygun profiler ve diğer taşıyıcı parçalardan oluşur. Dış ortam koşullarına uzun süre dayanabilmesi için astar boya ve Epoksi-Polyester dış ortam boyası ile boyanmıştır.
Rack montaj iskeleti ve standart montaj profilleri dışındaki montaj tepsileri, montaj konsolları ve özel montaj profilleri proje ihtiyacına göre tasarlanır ve üretilir.




Notlar

  • 19” Rack taşıyıcıların sağ ve sol kenarlarında kablo taşıma için özel alanlar bırakılmıştır.
  • Rack modüller kabine dahil değildir. Müşteri ihtiyacına uygun olarak ayrıca üretilir.
  • Kablo taşıma ve ekipman bağlama için gerekli aksesuarlar ayrıca sipariş edilmelidir.
  • Montaj plakaları ve montaj konsolları ayrıca sipariş edilmelidir.

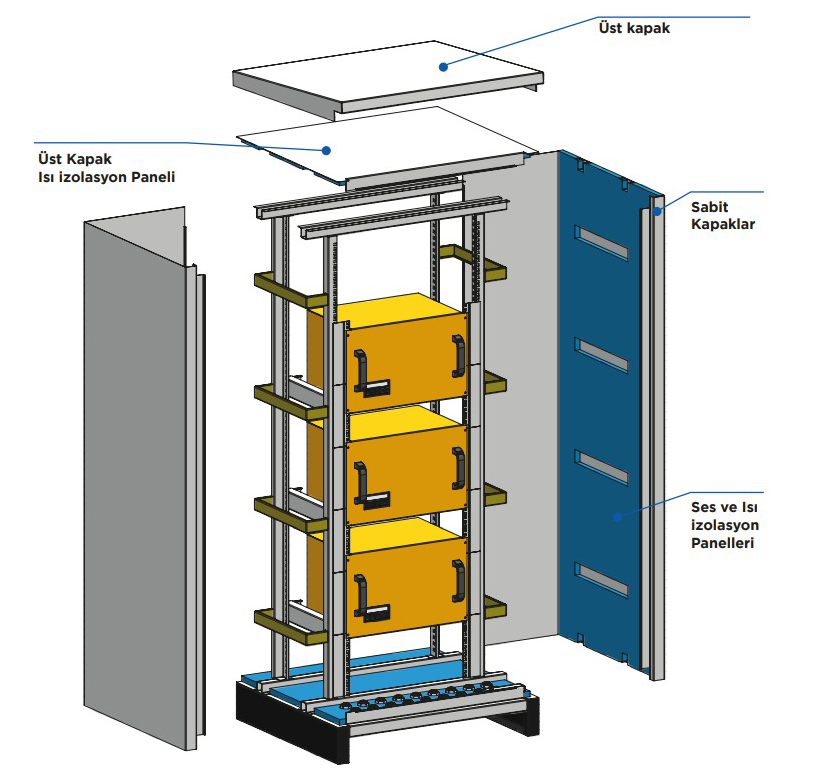

Sabit Kapaklar

Proje ihtiyacına ve kabin boyutuna bağlı olarak 1.5mm-2mm galvanize yumuşak çelikten üretilir ve epoksi-polyester dış ortam boyası ile boyanır.
Sabit kapaklar vandalism ve güvenlik risklerine karşı koruma sağlamak için özel olarak tasarlanmıştır. Kapaklar dısarıdan sökülemeyecek yapıdadır. Kapak vidalarına erişim ön kapak açıldıktan sonra mümkündür.
Kapakların iç yüzeyleri ısı ve ses yalıtımı için özel izolasyon malzemesiyle kaplanmıştır. Isı ve ses izolasyon malzemeleri proje ihtiyacına ve müşteri talebine ugun olarak seçilir.
Kapak üzerine yapılacak aksesuar ve ekipman montajları için özel sıkı geçmeli çakma somun ve çakma vida (PEM) çözümü kullanılmıştır.
Bütün kapaklarda sızdırmazlık ve titreşime dayanıklılığı artırmak için doğrudan kapak yüzeyine poliüretan conta uygulanabilir.







Notlar

  • Isı ve ses izolasyon uygulaması ayrıca sipariş edilmelidir. Standart kapaklarda ısı ve ses izolasyonu yoktur.
  • Üst kapak için fan modülü veya özel iklimlendirme talebi ayrıca bildirilmelidir.
  • Sabit kapak üzerinde istenilen panjur ve boşaltmalar için DWG formatında çizim verilmelidir.
  • Kapaklara sızdırmazlık ve titreşime karşı koruma için poliüretan dökme conta uygulanmıştır.
  • Özel tip panjur veya şekillendirme talepleri ile diğer özel istekler için satış temsilcisiyle görüşün.

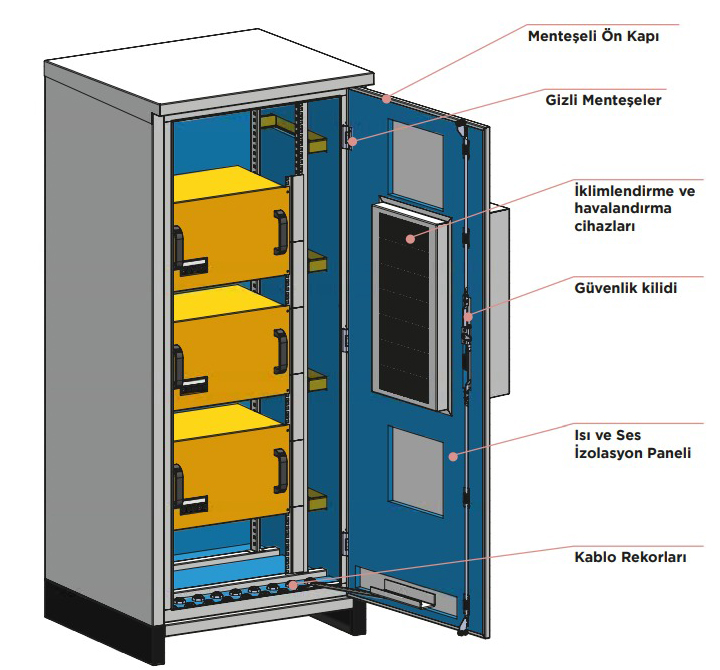

Kapılar

Standart kapılar 1.5mm – 2mm galvanize yumuşak çelikten üretilir ve epoksi-polyester dış ortam boyası ile boyanır. Proje ihtiyacına göre farklı özelliklerde üretilebilir.
Kapılar vandalism ve sabotaj koruması için güvenliği artırılmış çok noktadan kavramalı ispanyolet kilit sistemi ile donatılmıştır.
Kapı iç yüzeyleri ısı ve ses yalıtımı için özel izolasyon malzemesiyle kaplanmıştır. Isı ve ses izolasyon malzemeleri proje ihtiyacına ve müşteri talebine ugun olarak seçilir.
Kapılar üzerine iklimlendirme cihazı veya özel havalandırma üniteleri yerleştirilecek şekilde dizayn edilmiştir. Ağır ekipmanları taşımak için özel menteşelerle desteklenmiştir. Kapı üzerine yapılacak aksesuar ve ekipman montajları için özel sıkı geçmeli çakma somun ve çakma vida (PEM) çözümü kullanılmıştır.





Notlar

  • Kapılarda kullanılacak havalandırma çözümleri sipariş sırasında bildirilmelidir.
  • Isı ve ses izolasyon uygulamasının kullanılması ve özellikleri müşteri tarafından belirlenir.
  • Standart kapılarda herhangi bir boşaltma yoktur. Kapı üzerinde istenilen panjur ve boşaltmalar için DWG formatında çizim verilmelidir.
  • Kapı üzerine yapılacak aksesuar montajı için çakma somun, çakma vida ihtiyaçları ve detayları müşteri tarafından verilir ve ayrıca sipariş edilir.
  • Kapılara sızdırmazlık ve titreşime karşı koruma için poliüretan dökme conta uygulanmıştır.
  • Özel tip panjur veya şekillendirme talepleri ile diğer özel istekler için satış temsilcisiyle görüşün.
  • Standart menteşe ve kilitler kabinle birlikte verilir.
Örtü Profil Takımı

Doğrudan teması önlemek için tasarlanan kapı içi örtü profilleri ve örtü plakaları 1mm galvanize saçtan üretilmiş ve epoksi-polyester toz boya ile boyanmıştır. Örtü profil takımı kabin ölçüsünde set olarak üretilir.
Örtü plakaları, Panjurlu, sigorta yarıklı ve düz olarak 3 tipte üretilir. Standart örtü plakaları sabit vidalama ve menteşeli bağlantıya uygun şekilde üretilmiştir.




Notlar

  • Örtü profil takımı kabin genişlik ve yükseklik ölçülerine uygun olarak sipariş edilmelidir.
  • Örtü plakaları istenilen ölçülerde ayrıca sipariş edilir.
  • Örtü plakaları üzerinde panjur ve boşaltma talepleri sipariş sırasında bildirilmelidir.
  • Örtü plakaları için menteşe ve kilit takımı opsiyoneldir. Ayrıca sipariş edilmelidir.


Aksesuarlar

  • Örtü profil takımı için montaj vidaları set olarak birlikte verilir.
  • Örtü plakaları montajı için gerekli vidalar örtü plakasıyla birlikte verilir.

Örtü Profil Takımı




Notlar

  • Örtü plakalarının toplam yüksekliği , Kabin yüksekliğin den 125mm daha kısa olmalıdır.
  • Yukarıdaki örnek kabinin yüksekliği 1800mm dir. Örtü plakalarının toplam yüksekliği 1675mm dir.
  • Panjurlu örtü plakalarında ürün kodunun sonuna (-P) eklenir
  • Standart W-Otomat yarıklı örtü plakalarında ürün kodunun sonuna(-W) eklenir.
EER Harici Tip Rack Kabinler

EER Rack kabinler Telekom ve GSM uygulamaları ile Demiryolu ve Enerji yönetim ve izleme uygulamalar için geliştirilmiştir. En zorlu çevre koşullarında uzun süre dayanacak, güneş ışığı, yağmur, kar, vandalism, toz ve sıcaklık dalgalanmlarına karşı pahalı elektronik ekipmanları koruyacak şekilde tasarlanmıştır.

Projeler için farklı ölçülerde ve özel ekipman montaj aksesuarlarıyla üretilir. IP65’e kadar yüksek koruma sınıfında , proje gereksinimlerine uygun iklimlendirme ve havalandırma opsiyonları ve vandalizme karşı güvenlik seçeneklerine sahiptir.

Uygulama Alanları

  • Telekom Uygulamaları,
  • GSM altyapı çözümleri
  • Endüstriyel data merkezi,
  • Şehir güvenlik ve kamera sistemleri
  • Tıbbi cihaz ve altyapı uygulamaları

Rack Taşıyıcı Gövde ve Montaj Profilleri

Kabin boyutuna bağlı olarak 2mm den 3.00mm’ye kadar galvanize yumuşak çelikten üretilmiştir. 19” Rack modüllerin bağlanması için uygun profiler ve diğer taşıyıcı parçalardan oluşur. Dış ortam koşullarına uzun süre dayanabilmesi için astar boya ve Epoksi-Polyester dış ortam boyası ile boyanmıştır.
Rack montaj iskeleti ve standart montaj profilleri dışındaki montaj tepsileri, montaj konsolları ve özel montaj profilleri proje ihtiyacına göre tasarlanır ve üretilir.




Notlar

  • 19” Rack taşıyıcıların sağ ve sol kenarlarında kablo taşıma için özel alanlar bırakılmıştır.
  • Rack modüller kabine dahil değildir. Müşteri ihtiyacına uygun olarak ayrıca üretilir.
  • Kablo taşıma ve ekipman bağlama için gerekli aksesuarlar ayrıca sipariş edilmelidir.
  • Montaj plakaları ve montaj konsolları ayrıca sipariş edilmelidir.

Sabit Kapaklar

Proje ihtiyacına ve kabin boyutuna bağlı olarak 1.5mm-2mm galvanize yumuşak çelikten üretilir ve epoksi-polyester dış ortam boyası ile boyanır.
Sabit kapaklar vandalism ve güvenlik risklerine karşı koruma sağlamak için özel olarak tasarlanmıştır. Kapaklar dısarıdan sökülemeyecek yapıdadır. Kapak vidalarına erişim ön kapak açıldıktan sonra mümkündür.
Kapakların iç yüzeyleri ısı ve ses yalıtımı için özel izolasyon malzemesiyle kaplanmıştır. Isı ve ses izolasyon malzemeleri proje ihtiyacına ve müşteri talebine ugun olarak seçilir.
Kapak üzerine yapılacak aksesuar ve ekipman montajları için özel sıkı geçmeli çakma somun ve çakma vida (PEM) çözümü kullanılmıştır.
Bütün kapaklarda sızdırmazlık ve titreşime dayanıklılığı artırmak için doğrudan kapak yüzeyine poliüretan conta uygulanabilir.







Notlar

  • Isı ve ses izolasyon uygulaması ayrıca sipariş edilmelidir. Standart kapaklarda ısı ve ses izolasyonu yoktur.
  • Üst kapak için fan modülü veya özel iklimlendirme talebi ayrıca bildirilmelidir.
  • Sabit kapak üzerinde istenilen panjur ve boşaltmalar için DWG formatında çizim verilmelidir.
  • Kapaklara sızdırmazlık ve titreşime karşı koruma için poliüretan dökme conta uygulanmıştır.
  • Özel tip panjur veya şekillendirme talepleri ile diğer özel istekler için satış temsilcisiyle görüşün.

Kapılar

Standart kapılar 1.5mm – 2mm galvanize yumuşak çelikten üretilir ve epoksi-polyester dış ortam boyası ile boyanır. Proje ihtiyacına göre farklı özelliklerde üretilebilir.
Kapılar vandalism ve sabotaj koruması için güvenliği artırılmış çok noktadan kavramalı ispanyolet kilit sistemi ile donatılmıştır.
Kapı iç yüzeyleri ısı ve ses yalıtımı için özel izolasyon malzemesiyle kaplanmıştır. Isı ve ses izolasyon malzemeleri proje ihtiyacına ve müşteri talebine ugun olarak seçilir.
Kapılar üzerine iklimlendirme cihazı veya özel havalandırma üniteleri yerleştirilecek şekilde dizayn edilmiştir. Ağır ekipmanları taşımak için özel menteşelerle desteklenmiştir. Kapı üzerine yapılacak aksesuar ve ekipman montajları için özel sıkı geçmeli çakma somun ve çakma vida (PEM) çözümü kullanılmıştır.





Notlar

  • Kapılarda kullanılacak havalandırma çözümleri sipariş sırasında bildirilmelidir.
  • Isı ve ses izolasyon uygulamasının kullanılması ve özellikleri müşteri tarafından belirlenir.
  • Standart kapılarda herhangi bir boşaltma yoktur. Kapı üzerinde istenilen panjur ve boşaltmalar için DWG formatında çizim verilmelidir.
  • Kapı üzerine yapılacak aksesuar montajı için çakma somun, çakma vida ihtiyaçları ve detayları müşteri tarafından verilir ve ayrıca sipariş edilir.
  • Kapılara sızdırmazlık ve titreşime karşı koruma için poliüretan dökme conta uygulanmıştır.
  • Özel tip panjur veya şekillendirme talepleri ile diğer özel istekler için satış temsilcisiyle görüşün.
  • Standart menteşe ve kilitler kabinle birlikte verilir.
