EED- Dikili Tip Modüler Kabinler

EED dikili tip panolar her türlü elektrik dağıtım ve otomasyon uygulamaları için tasarlanmış modüler tip kabinlerdir. Taşıyıcı iskeleti demonte yapıda olduğu için sevkiyatta büyük yer tasarrufu sağlar. İç ortam ve dış ortam uygulamaları için IP54’e kadar yüksek koruma sınıfında üretilebilirler.

2.5mm Galvaniz saç Gövde
Tek kapılı ve Çift kapılı
Epoksi-Polyester Toz Boyalı kapaklar
Demonte sevkiyat imkanı
Kolayca birleştirilebilen Modüler tasarım
Esnek kablolama ve Bus-Bar çözümleri
Farklı Şalt malrkalarına uygun montaj aksesuarları
Orta gerilim hücreleri için pano çözümü
Alçak gerilim dağıtım panosu çözümü
Modüler ve Monoblok Baza Opsiyonu
IP54’e kadar yüksek koruma sınıfında panolar
Mühendislik desteği
Proje bazlı özel tasarım ve üretim
Taşıyıcı İskelet

2.5mm galvanize yumuşak çelikten üretilmiştir. Özel tasarlanmış köşe parçaları ve güçlü profiler ile kaynak kullanılmadan birleştirilmiştir. EED dikili tip pano iskeletleri demonte olarak sevk edilmektedir. Kurulumu kolay ve hızlıdır. Taşıyıcı iskelet üzerinde 25mm aralıkla yerleştirilen delikleri montaj profilleri ve aksesuar bağlantısı için esnek çözüm sunar.

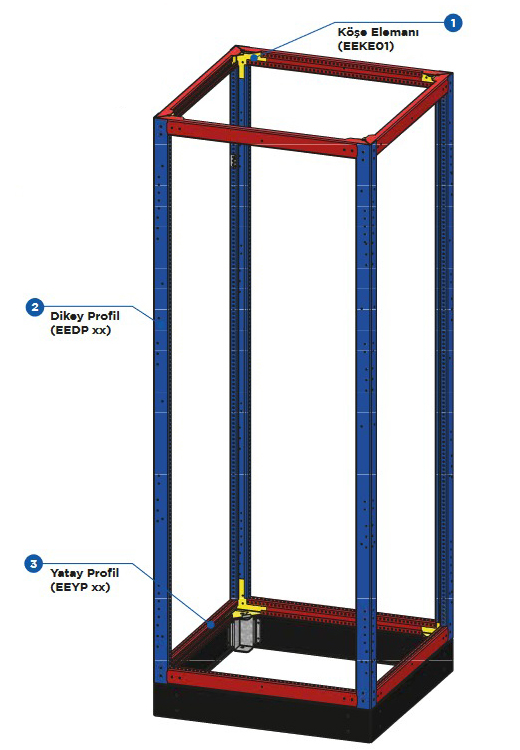

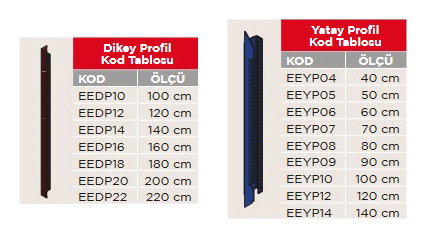

Bir panonun iskeletini oluşturabilmek için gerekli olan parçalar:
  • 8 Adet "Köşe Elemanı"
  • 4 Adet "Dikey Profil"
  • 8 Adet "Yatay Profil"





Notlar
• Bir kabinde 4 adet Dikey Profil vardır.
Dikey profiler set olarak sipariş edilir.
• Yatay profil takımı 2 set olarak sipariş edilir.
1.set Kabin genişliği ölçüsündedir ve 4 adettir.
2.set kabin derinliği ölçüsündedir ve 4 adettir.
• Montaj sırasında ahşap tokmak ve havalı sıkma
aletleri kullanılmalıdır

Aksesuarlar
• Köşe elemanları Dikey Profil Takımı ile birlikte verilir.
Ayrıca sipariş edilmez.
• Montaj için gerekli özel vida seti dikey profil takımı ile birlikte verilir.

Bazalar

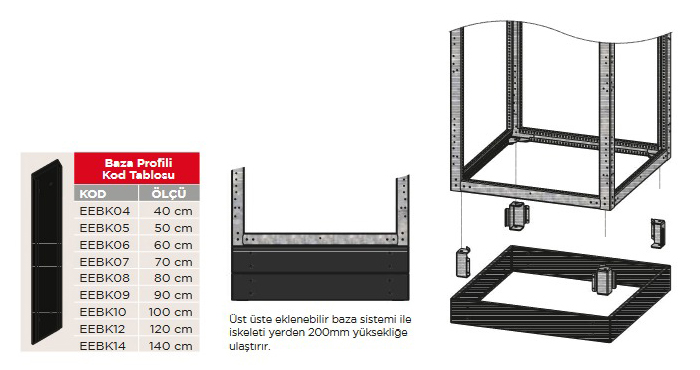

2.5mm galvanize çelikten üretilmiş baza ayakları ve 1.5mm galvanize çelikten üretilmiş baza kapakları vardır. Baza yüksekliği için 100mm ve 200mm seçenekleri vardır. Baza kapakları epoksi-polyester toz boya ile boyanmıştır.
Ağır endüstriyel uygulamalar için monoblok baza çözümü de vardır. Monoblok baza proje özelliklerine uygun olarak 2.5mm – 6mm yumuşak çelikten üretilir ve epoksi-polyester toz boya ile boyanır.





Monoblok Baza

5 mm yumuşak çelikten üretilmiştir.

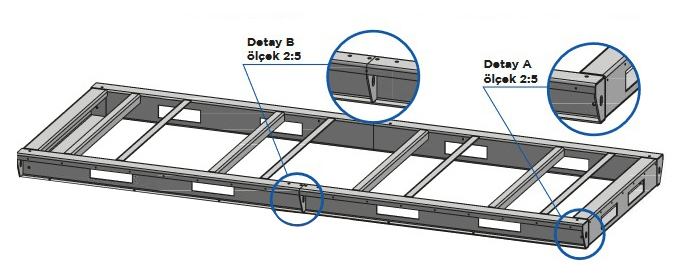

Büyük ve ağır panoları güvenli şekilde taşımak ve kurmak için tasarlanmıştır. Vinç ile üstten taşımaya uygun halat bağlama delikleri, forklift ile alttan taşıma için transpalet kanalları vardır. Minimum yüksekliği 160mm dir.

Üst üste eklenebilir baza sistemi ile iskeleti yerden 200mm yüksekliğe ulaştırır.

Notlar
• Baza seti kabin genişlik ve derinlik ölçülerine uygun olarak üretilmiş 4 adet baza kapağı ve 4 adet baza ayağından oluşur.
• Baza kapakları kabin renginden bağımsız olarak siyah renklidir.
• Baza seti üst üste montaj yapılarak daha yüksek baza çözümü oluşturulur.
• Standart tip Baza ayaklarının yük taşıma kapasitesi sınırlıdır. Transformatör gibi ağır malzemeler içeren kabinler için Monoblok Baza çözümü tercih edilmelidir.
• Boyalı olan baza kapakları çizilme riskleri nedeniyle en son montaj edilmelidir

Aksesuarlar
• Baza kapaklarının montajı için gerekli vidalar kapak ile birlikte set olarak verilir.
• Baza ayaklarının montajı için gerekli vidalar kapak ile birlikte set olarak verilir.



Kapılar

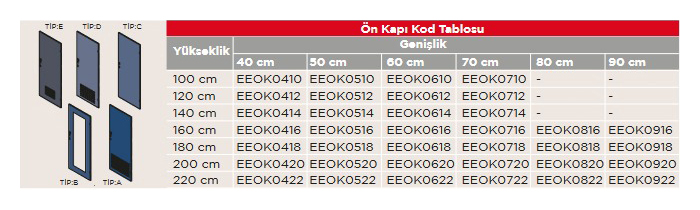

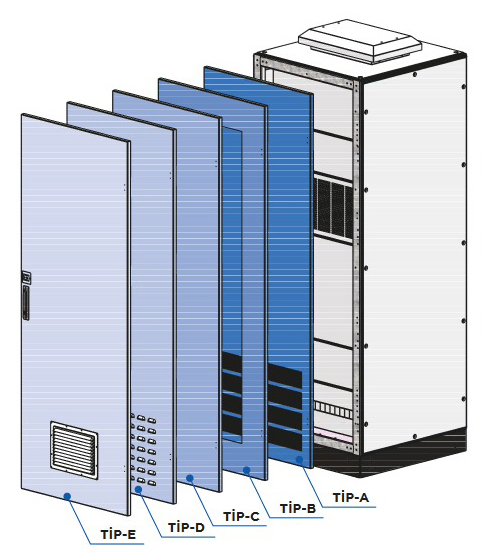

1.5mm galvanize yumuşak çelikten üretilmiş ve epoksi-polyester toz boya ile boyanmıştır. Sağa veya sola açılma opsiyonu ile üretilen kapılar 4 adet menteşe ile bağlanır ve çok noktadan kavramalı ispanyolet kilit mekanizması ile kilitlenir. Tek kapı veya çift kapı opsiyonu vardır.





Notlar
• Standart kapılar sağ menteşeli olarak üretilir. Farklı talepler siparişte bildirilmelidir.
• Kapılara sızdırmazlık ve titreşime karşı koruma için poliüretan dökme conta uygulanmıştır.
• Kapı üzerinde istenilen panjur ve özel boşaltmalar için DWG formatında çizim verilmelidir.
• Boyalı olan kapılar çizilme riskleri nedeniyle en son montaj edilmelidir.

Aksesuarlar
• Standart tip ispanyolet kilit kapı üzerinde montajlı olarak sevk edilir.
• Menteşe ve kilit karşılıkları kapı ile birlikte verilir.
• Menteşe ve kilit karşılıkları için gerekli vidalar kapı ile birlikte set olarak verilir.
• Proje cebi opsiyoneldir. Ayrıca sipariş edilmelidir.

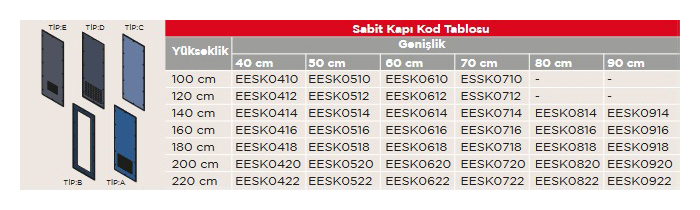

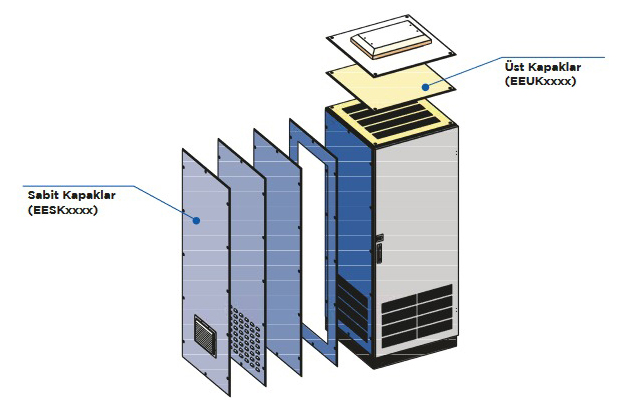

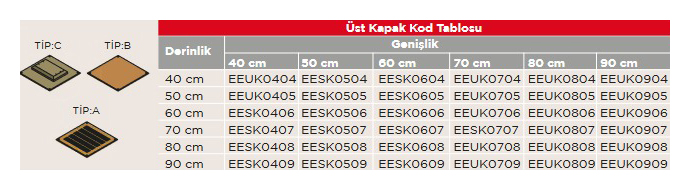

Sabit Kapaklar ve Üst Kapaklar

1.5mm galvanize yumuşak çelikten üretilmiş ve epoksi-polyester toz boya ile boyanmıştır. M6 tork vidalarla iskelete bağlanırlar. Titreşim ve toza karşı koruma için poliüretan dökme conta uygulanmıştır.






Notlar
• Standart kapaklar panjursuzdur. Panjur talepleri siparişte bildirilmelidir.
• Kapak üzerinde istenilen panjur ve özel boşaltmalar için DWG formatında çizim verilmelidir.
• Üst kapakda fan modülü için boşaltma talebi siparişte bildirilmelidir. Fan modülü sonradan eklenemez.
• Kapaklara sızdırmazlık ve titreşime karşı koruma için poliüretan dökme conta uygulanmıştır.
• Boyalı olan kapaklar çizilme riskleri nedeniyle en son montaj edilmelidir.

Aksesuarlar
• Kapakların montajı için gerekli vidalar kapak ile birlikte set olarak verilir.
• Sabit kapaklar için toz filtresi opsiyoneldir. Ayrıca sipariş edilmelidir.
• Üst kapak için Fan modülü opsiyoneldir. Ayrıca sipariş edilmelidir.


Örtü Profil Takımı

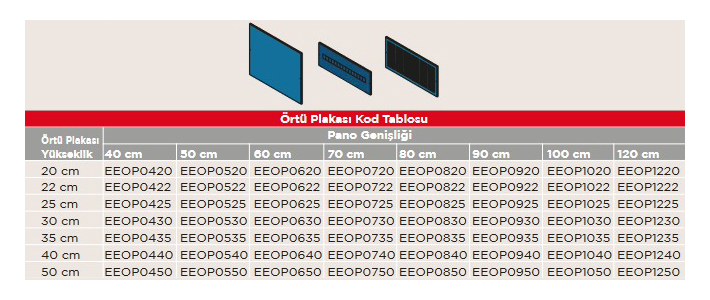

Doğrudan teması önlemek için tasarlanan kapı içi örtü profilleri ve örtü plakaları 1mm galvanize saçtan üretilmiş ve epoksi-polyester toz boya ile boyanmıştır. Örtü profil takımı kabin ölçüsünde set olarak üretilir.
Örtü plakaları, Panjurlu, sigorta yarıklı ve düz olarak 3 tipte üretilir. Standart örtü plakaları sabit vidalama ve menteşeli bağlantıya uygun şekilde üretilmiştir.




Notlar
• Örtü profil takımı kabin genişlik ve yükseklik ölçülerine uygun olarak sipariş edilmelidir.
• Örtü plakaları istenilen ölçülerde ayrıca sipariş edilir.
• Örtü plakaları üzerinde panjur ve boşaltma talepleri sipariş sırasında bildirilmelidir.
• Örtü plakaları için menteşe ve kilit takımı opsiyoneldir. Ayrıca sipariş edilmelidir.

Aksesuarlar
• Örtü profil takımı için montaj vidaları set olarak birlikte verilir.
• Örtü plakaları montajı için gerekli vidalar örtü plakasıyla birlikte verilir.

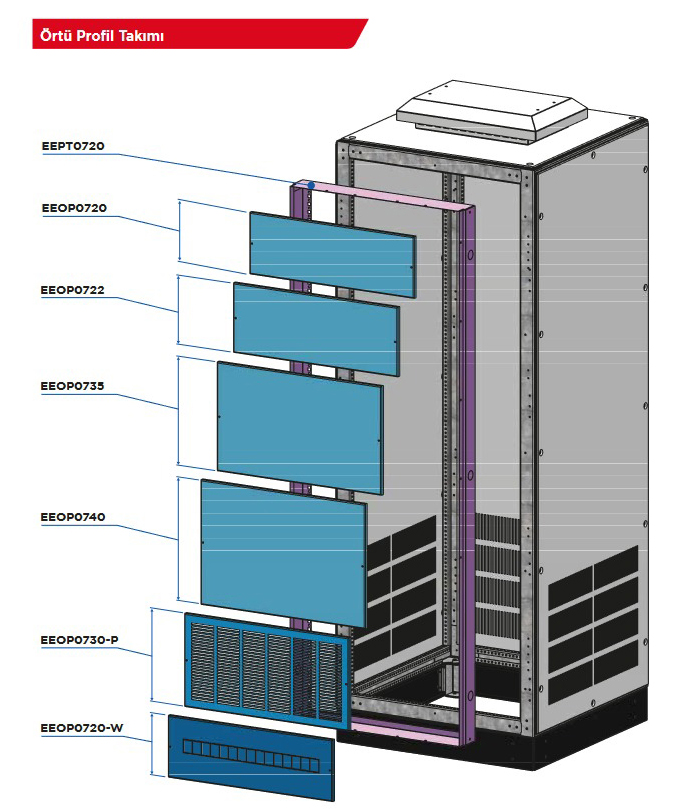

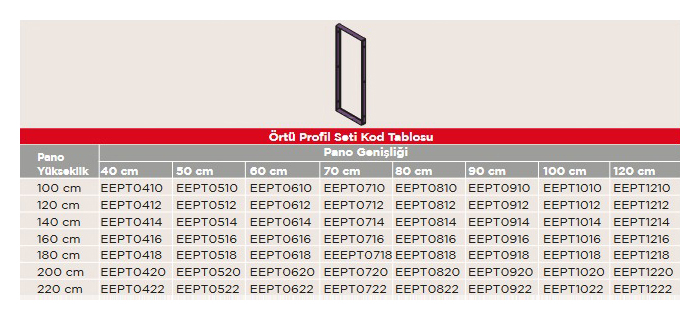

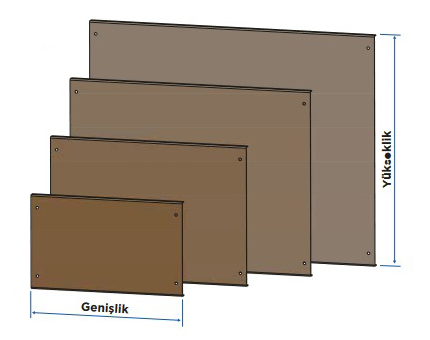

Örtü Profil Takımı




Notlar
• Örtü plakalarının toplam yüksekliği , Kabin yüksekliğin den 125mm daha kısa olmalıdır.
• Yukarıdaki örnek kabinin yüksekliği 1800mm dir. Örtü plakalarının toplam yüksekliği 1675mm dir.
• Panjurlu örtü plakalarında ürün kodunun sonuna (-P) eklenir
• Standart W-Otomat yarıklı örtü plakalarında ürün kodunun sonuna(-W) eklenir.

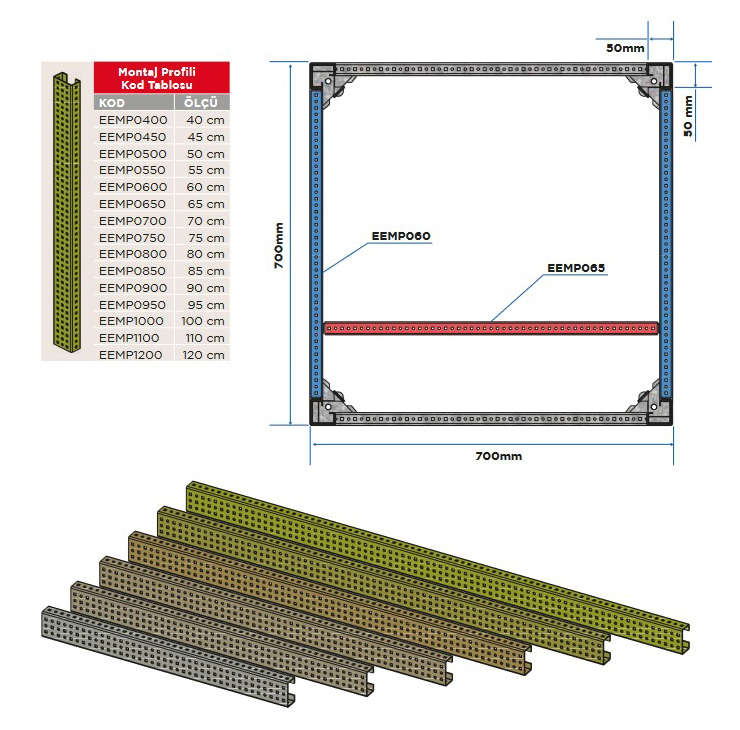

Montaj Profilleri

Montaj profilleri ve diğer aksesuarlar 2.5mm galvanize yumuşak çelikten üretilmiştir. 25mm aralıklarla montaj yapmaya imkan sağlayan delikleri vardır. Montaj profilleri ve aksesuarlar proje ihtiyacına göre belirlenir ve ayrıca sipariş edilir.



Notlar
• Montaj profillerinin ölçüleri kabin ölçülerinden farklıdır. Kullanılacağı yere uygun ölçüde sipariş edilmelidir.
• Montaj aksesuarlarının kabin taşıyıcı iskeletine ve montaj profilleri üzerine bağlantısında her zaman bağlantı parçası ve vida seti kullanılmalıdır.
• Montaj Profillerinin taşıma kapasitesi sınırlıdır. Ağır parçaların montajı için özel montaj plakaları sipariş edilmelidir.

Aksesuarlar
• Montaj Profilleri ile birlikte 2 adet bağlantı parçası ve 4 adet vida set olarak verilir.

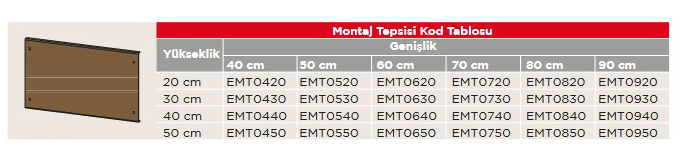

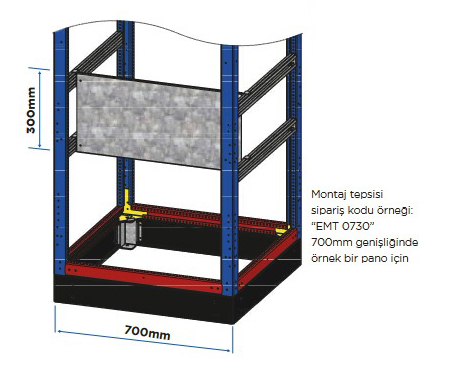

Montaj Tepsileri

Montaj tepsileri 2.5mm galvanize yumuşak çelikten üretilmiştir. Kolay montaj için tasarlanmış bağlantı parçaları vardır. Montaj tepsileri ve aksesuarlar proje ihtiyacına göre belirlenir ve ayrıca sipariş edilir.






Notlar
• Montaj Tepsilerinin ölçüleri kabin ölçülerinden farklıdır. Kullanılacağı yere uygun ölçüde sipariş edilmelidir
• Standart Montaj Tepsileri üzerinde herhangi bir boşaltma yoktur.
• Montaj Tepsilerinin kabin taşıyıcı iskeletine ve montaj profilleri üzerine bağlantısında her zaman bağlantı parçası ve vida seti kullanılmalıdır.
• Montaj Tepsilerinin taşıma kapasitesi sınırlıdır. Ağır parçaların montajı için özel Montaj Tepsileri sipariş edilmelidir.

Aksesuarlar
• Montaj Tepsileri ile birlikte 4 adet bağlantı parçası ve 8 adet vida set olarak verilir.

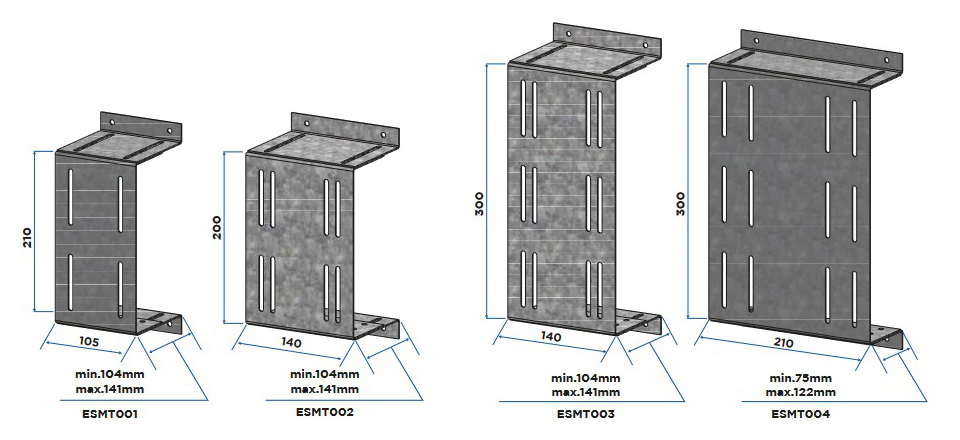

Montaj Konsolları

Montaj konsolu 2.5mm galvanize yumuşak çelikten üretilmiştir. Farklı markalarda şalterlerin bağlantısı için esnek bağlantı delikleri vardır. Konsol yükseklikleri ayarlanabilir özelliktedir. Şalter montaj konsolları ve aksesuarlar proje ihtiyacına göre belirlenir ve ayrıca sipariş edilir.




Notlar

• Montaj konsollarında farklı marka şalterlerin bağlantısına uygun delik ve yarıklar vardır.
• Montaj konsollarının yüksekliği ayarlanabilir.
• Özel ölçülerde ve farklı montaj opsiyonlarında Montaj konsollu için DWG formatında çizim verilmelidir.
• Montaj konsollarının kabin taşıyıcı iskeletine ve montaj profilleri üzerine bağlantısında her zaman bağlantı parçası ve vida seti kullanılmalıdır.

Aksesuarlar
• Montaj konsolları ile birlikte 2 adet bağlantı parçası ve 8 adet vida set olarak verilir.

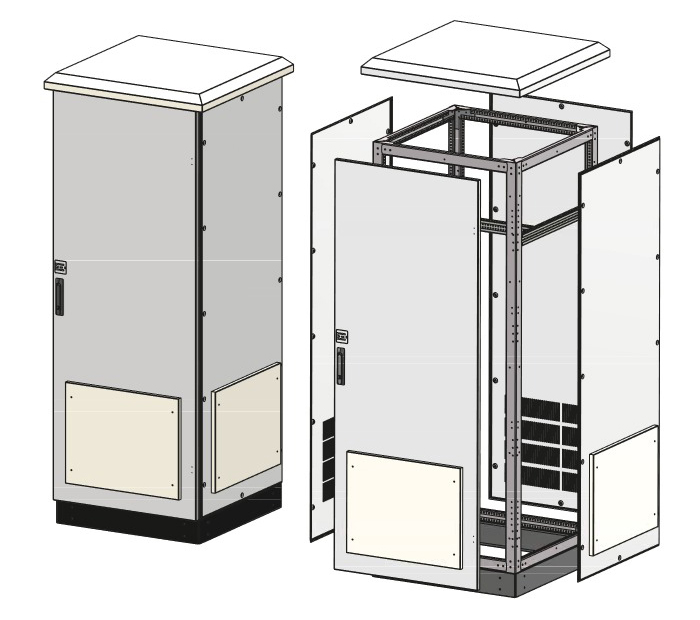

IP54 Harici Uygulama için Aksesuarlar

Dikili tip modüler kabinlerde harici tip uygulamalar için aksesuarlar vardır. IP54’e kadar koruma sınıfında harici uygulamalarda kullanılacak panolarda , galvanize çelikten üretilen taşıyıcı iskelet ve montaj profilleri epoksi-polyester toz boya ile boyanır.
Harici tip panolar için opsiyonel olarak koruyucu şapka ve havalandırma kanalları için suya ve toza karşı koruma kapakları vardır. Koruyucu şapka ve kanal kapakları galvanize saçtan üretilir ve epoksi polyester toz boya ile boyanır.




Notlar
• IP54 üst kapak içine fan modülü opsiyonel olarak eklenebilir.
• Harici tip kabinlerde dikey profil takımları ve bütün montaj aksesuarının boyalı olarak kullanılması önerilir.
• IP54 harici tip kabinler grup olarak kullanılacaksa, kabin aralarının izolasyonu için ek aksesuarlar gerekebilir.
• Boyalı parçalar çizilme riskleri nedeniyle en son montaj edilmelidir.

Aksesuarlar
• IP54 üst kapak montaj için gerekli vidalar kapak ile birlikte set olarak verilir.
• Havalandırma kanal kapakları ve toz filtre saçları montaj vidalarıyla birlikte verilir.
• Toz filtreleri kabinle birlikte verilmez.
• Üst kapak fan modülü opsiyoneldir ayrıca sipariş edilmelidir.

Diğer Aksesuarlar
Kabin montajı için kullanılabilecek aksesuarlar proje ihtiyacına göre belirlenir ve ayrıca sipariş edilir.




Notlar
• Proje cebi standart ölçülerdedir.
• Özel kilit seçenekleri ayrıca sipariş edilmelidir.
• Taşıma mapaları her kabin için 4 adet set olarak verilir.
• Örtü profil menteşe ve kilidi set olarak verilir.
