EER Armoires Rack de Type Externe

Armoires EER Rack ont été développées pour Applications télécoms et GSM et Ferroviaire et Applications de gestion et de surveillance de l'énergie. Conçu pour protéger les appareils électroniques et équipement coûteux pour durer dans les conditions environnementales les plus difficiles conditions contre la lumière du soleil, pluie, neige, vandalisme, poussière et fluctuations de température.


Armoires rack de type extérieur à usage spécial,
Châssis principal en acier doux galvanisé jusqu'à 3 mm
Panneaux latéraux renforcés avec pliage spécial
Châssis support rack 19 pouces,
Portes blindées avec matériaux isolants internes,
Couvertures et panneaux avec isolation thermique et acoustique
Classe de protection élevée jusqu'à IP66
Application de fermetures auto-agrippantes au corps de cabine avec presses hydrauliques de grande capacité. (EMP)
Les couvercles ne peuvent pas être retirés de l'extérieur,
Solution de serrure renforcée avec sabotage et protection contre le vandalisme
Solutions spéciales de climatisation et de ventilation,
Options de panneaux chauffants pour les environnements froids,
Option de batterie de secours interne
Solutions de revêtement de zinc contre la rouille et l'oxydation
Peinture d'apprêt pour applications de type extérieur,
Peinture poudre Epoxy-Polyester adaptée aux utilisation en extérieur,
Solutions flexibles de câblage et de jeu de barres
Production basée sur des projets dans des tailles spéciales

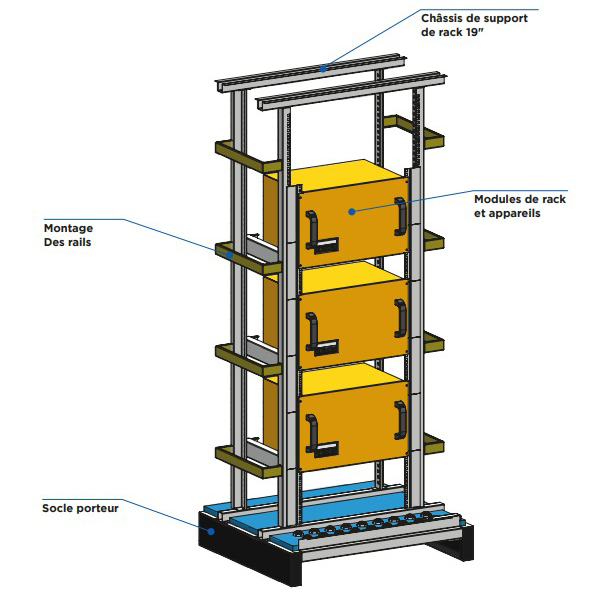

Corps de Support de Rack et Rails de Montage

Fabriqué en acier doux de 2 mm à 3,0 mm selon la taille de l'armoire. Se compose de profilés et d'autres pièces de support adaptées à connexion de modules rack 19". Fabriqué en acier doux galvanisé. Peint avec peinture d'apprêt et peinture d'extérieur Epoxy-Polyester afin de résister longtemps aux conditions ambiantes extérieures.
En outre le cadre de montage en rack et les rails de montage standard, plaques, consoles et profilés de montage, spéciaux sont conçus et fabriqués selon les exigences du projet.





Remarques

  • Des zones spéciales sont laissées pour le transport du câble à droite et côtés gauche des supports de rack 19".
  • Les modules de rack ne sont pas inclus dans l'armoire. Il est produits séparément selon les besoins du client.
  • Accessoires nécessaires pour le transport des câbles et de l'équipement la connexion doit être commandée séparément.
  • Les plaques de montage et les consoles de montage doivent être commandé séparément.

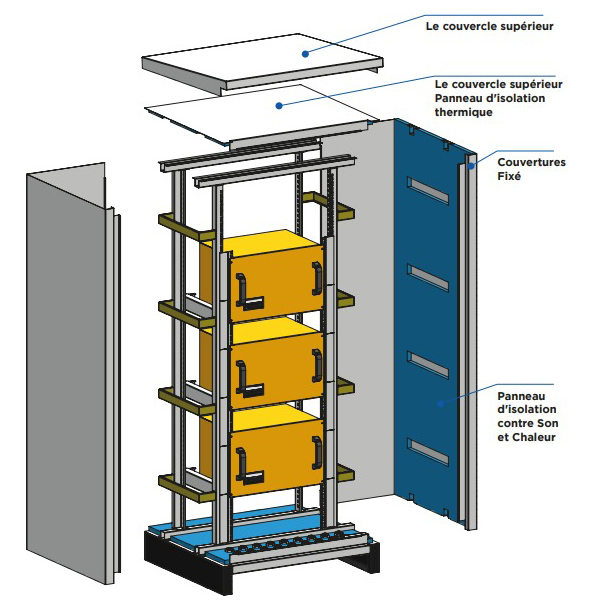

Couvertures fixes

Selon les exigences du projet et la taille de l'armoire est fabriqué à partir d'acier doux galvanisé de 1,5 mm à 2 mm et peint avec une peinture extérieure époxy-polyester.
Couvertures fixes sont spécialement conçues pour protéger contre le vandalisme et les risques de sécurité. Les couvertures sont dans une structure qui ne peut être retirée de l'extérieur. L'accès aux vis du couvercle est visible qu'après l'ouverture du couvercle avant. Surfaces internes des couvertures sont recouvertes d'une matiére spécial d'isolation thermique et phonique. Les matériaux d'isolation thermique et acoustique sont choisis le besoin du projet et demandes des clients.
Solution spéciale d'écrou et de vis de fixation (PEM) à ajustement serré est utilisée pour le montage d'accessoires et d'équipements sur le couvercle.
Le joint en polyuréthane est appliqué directement sur la surface de la porte pour augmenter la résistance de l'imperméabilitéet vibration sur toutes les portes.






Remarques

  • L'application de l'isolation thermique et acoustique doit être commandée séparément.
  • Pas d'isolation thermique et acoustique dans couvertures.
  • Demandez un module spécial de ventilateur ou de climatisation pour le capot supérieur, il doit être spécifié séparément.
  • Dessin fournis au format DWG pour le grilles de ventila tion et découpes souhaitées sur le couvercle fixe.
  • Joint moulé en polyuréthane est appliqué sur les couvercles pour l'étanchéité et la protection contre les vibrations.
  • Contacter le représentant commercial pour des informations spéciales. type de grilles de ventilation ou de demandes de formation et special demande.

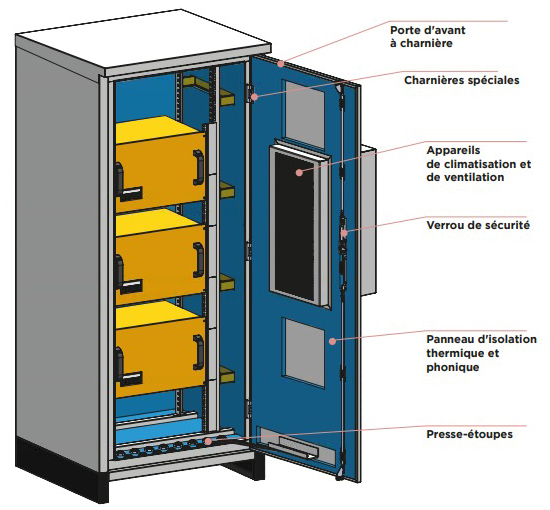

Portes

Portes standard sont fabriquées de 1,5 mm - 2 mm acier doux galvanisé et peint avec époxypolyester peinture extérieure. Fabriqué dans différentes caractéristiques selon les besoins du projet.
Les portes sont équipées d'un système de serrure à crémone à embrayage multipoint pour la protection contre le vandalisme et le sabotage.
Surfaces internes de porte sont recouvertes d'un matiére isolante spéciale pour la chaleur et le son. Les matériaux d'isolation thermique et phonique sont sélectionnés selons les besoins du projet et
demandes du client.
Conçu pour placer des climatiseurs ou des unités de ventilation spéciales sur les portes.
Soutenu par des charnières spéciales pour transporter des équipements lourd.
Application de fixations auto-serrantes (PEM) avec des presses hydrauliques de grande capacité pour le montage d'accessoires et d'équipements sur la porte.





Remarques

  • Solutions de ventilation à utiliser dans les portes doivent être indiqué au moment de la commande.
  • Utilisation et caractéristiques de l'isolation thermique et phonique sont déterminé par le client.
  • Pas de découpe dans les portes standard. Dessin au format DWG, doit être donné pour les grilles de ventilation souhaitées et découpes sur la porte.
  • Pour le montage des accessoires sur la porte, les écrous de fixation et les détails des vis sont fournis par le client et commandés séparément.
  • Un joint en polyuréthane moulé est appliqué sur les portes pour l'étanchéité et la protection contre les vibrations.
  • Contacter le représentant commercial pour le type spécial demandes de stores ou de formation et autres demandes spéciales.
  • Des charnières et des serrures standard sont fournies avec l'armoire
Jeu de rails de plaque de recouvrement

Jeu de rails de plaque de recouvrement Ensembles de rails de plaque de couverture et plaques de couverture conçues pour empêcher le contact direct sont fabriqués à partir d'une feuille souple de 1 mm peint avec de l'époxy-polyester et revêtement en poudre. Jeu de rails de plaque de recouvrement est produit comme ensemble de taille de cabine. Plaques de recouvrement sont fabriqués en 3 types comme avec grille de ventilation, avec découpes adaptées au rail DIN équipement et droit. Les plaques de recouvrement standard sont réalisé selon le vissage fixe et liaison articulée.





Remarques

  • Plaque de recouvrement Jeu de rails doit être commandée conformément avec les dimensions de largeur et hauteur de l'armoire.
  • Plaques de recouvrement sont commandées séparément dans les dimensions souhaitées.
  • Grille d'aération et demandes de découpe sur le couvercle plaques doivent être spécifiées au moment de la commande.
  • Les charnières et les ensembles de verrouillage sont en option pour les plaques de recouvrementIl doit être également commandé.


Accessoires

  • Vis de montage pour jeu de rails de plaque de recouvrement sont fournies ensemble sous forme de kit.
  • Vis nécessaires au montage des plaques de recouvrement sont fourni avec plaque de recouvrement.


Exemple de dimensionnement et de commande des plaques de recouvrement





Remarques

  • Hauteur totale des plaques de recouvrement doit être inférieure de 125 mm à la hauteur de l'armoire.
  • Hauteur de l'exemple d'armoire ci-dessus est de 1800 mm. Hauteur totale des plaques de recouvrement est de 1675 mm.
  • Plaques de recouvrement avec grille de ventilation ont -P à la fin du code de commande.
  • Plaques de recouvrement avec trous équipement pour rail DIN ont -W à la fin du code de commande
Armoires Rack de Type EER Pour Extérieur

Armoires EER Rack ont été développées pour Applications télécoms et GSM et Ferroviaire et Applications de gestion et de surveillance de l'énergie. Conçu pour protéger les appareils électroniques et équipement coûteux pour durer dans les conditions environnementales les plus difficiles conditions contre la lumière du soleil, pluie, neige, vandalisme, poussière et fluctuations de température.
Fabriqué en différentes tailles avec accessoires de montage d'équipement pour les projets.
Dispose d'options de climatisation et de ventilation adapté aux exigences du sécurité de projet. Options contre le vandalisme en classe élevée de protection jusqu'à IP65.

Applications

  • Applications Télécom,
  • Solutions d'infrastructures GSM
  • Centre de données industriel
  • Systèmes de sécurité et caméras de la ville
  • Applications de dispositifs médicaux et d'infrastructures

Corps de Support de Rack et Rails de Montage

Fabriqué en acier doux de 2 mm à 3,0 mm selon la taille de l'armoire. Se compose de profilés et d'autres pièces de support adaptées à connexion de modules rack 19". Fabriqué en acier doux galvanisé. Peint avec peinture d'apprêt et peinture d'extérieur Epoxy-Polyester afin de résister longtemps aux conditions ambiantes extérieures.
En outre le cadre de montage en rack et les rails de montage standard, plaques, consoles et profilés de montage, spéciaux sont conçus et fabriqués selon les exigences du projet.




Remarques

  • Des zones spéciales sont laissées pour le transport du câble à droite et côtés gauche des supports de rack 19".
  • Les modules de rack ne sont pas inclus dans l'armoire. Il est produits séparément selon les besoins du client.
  • Accessoires nécessaires pour le transport des câbles et de l'équipement la connexion doit être commandée séparément.
  • Les plaques de montage et les consoles de montage doivent être commandé séparément.

Couvertures fixes

Selon les exigences du projet et la taille de l'armoire est fabriqué à partir d'acier doux galvanisé de 1,5 mm à 2 mm et peint avec une peinture extérieure époxy-polyester.
Couvertures fixes sont spécialement conçues pour protéger contre le vandalisme et les risques de sécurité. Les couvertures sont dans une structure qui ne peut être retirée de l'extérieur. L'accès aux vis du couvercle est visible qu'après l'ouverture du couvercle avant. Surfaces internes des couvertures sont recouvertes d'une matiére spécial d'isolation thermique et phonique. Les matériaux d'isolation thermique et acoustique sont choisis le besoin du projet et demandes des clients.
Solution spéciale d'écrou et de vis de fixation (PEM) à ajustement serré est utilisée pour le montage d'accessoires et d'équipements sur le couvercle.
Le joint en polyuréthane est appliqué directement sur la surface de la porte pour augmenter la résistance de l'imperméabilitéet vibration sur toutes les portes.






Remarques

  • L'application de l'isolation thermique et acoustique doit être commandée séparément.
  • Pas d'isolation thermique et acoustique dans couvertures.
  • Demandez un module spécial de ventilateur ou de climatisation pour le capot supérieur, il doit être spécifié séparément.
  • Dessin fournis au format DWG pour le grilles de ventila tion et découpes souhaitées sur le couvercle fixe.
  • Joint moulé en polyuréthane est appliqué sur les couvercles pour l'étanchéité et la protection contre les vibrations.
  • Contacter le représentant commercial pour des informations spéciales. type de grilles de ventilation ou de demandes de formation et special demande.

Portes

Portes standard sont fabriquées de 1,5 mm - 2 mm acier doux galvanisé et peint avec époxypolyester peinture extérieure. Fabriqué dans différentes caractéristiques selon les besoins du projet.
Les portes sont équipées d'un système de serrure à crémone à embrayage multipoint pour la protection contre le vandalisme et le sabotage.
Surfaces internes de porte sont recouvertes d'un matiére isolante spéciale pour la chaleur et le son. Les matériaux d'isolation thermique et phonique sont sélectionnés selons les besoins du projet et demandes du client.
Conçu pour placer des climatiseurs ou des unités de ventilation spéciales sur les portes.
Soutenu par des charnières spéciales pour transporter des équipements lourd.
Application de fixations auto-serrantes (PEM) avec des presses hydrauliques de grande capacité pour le montage d'accessoires et d'équipements sur la porte.




Remarques

  • Solutions de ventilation à utiliser dans les portes doivent être indiqué au moment de la commande.
  • Utilisation et caractéristiques de l'isolation thermique et phonique sont déterminé par le client.
  • Pas de découpe dans les portes standard. Dessin au format DWG, doit être donné pour les grilles de ventilation souhaitées et découpes sur la porte.
  • Pour le montage des accessoires sur la porte, les écrous de fixation et les détails des vis sont fournis par le client et commandés séparément.
  • Un joint en polyuréthane moulé est appliqué sur les portes pour l'étanchéité et la protection contre les vibrations.
  • Contacter le représentant commercial pour le type spécial demandes de stores ou de formation et autres demandes spéciales.
  • Des charnières et des serrures standard sont fournies avec l'armoire
