EED -Armoires Modulaires Autoportantes

Les panneaux autoportants EED sont des armoires de type modulaire conçu pour tout type de distribution électrique et applications d'automatisation. Étant donné que le châssis porteur est démonté, il économise beaucoup d'espace lors de l'expédition. Ils peuvent être fabriqués en haute protection classe jusqu'à IP54 pour l'intérieur et l'extérieur applications.

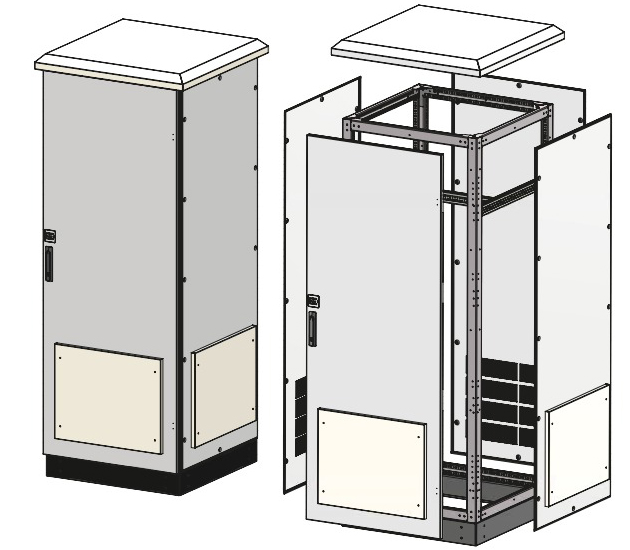

Armoire modulaire autoportante,
Corps en acier doux galvanisé de 2,5 mm

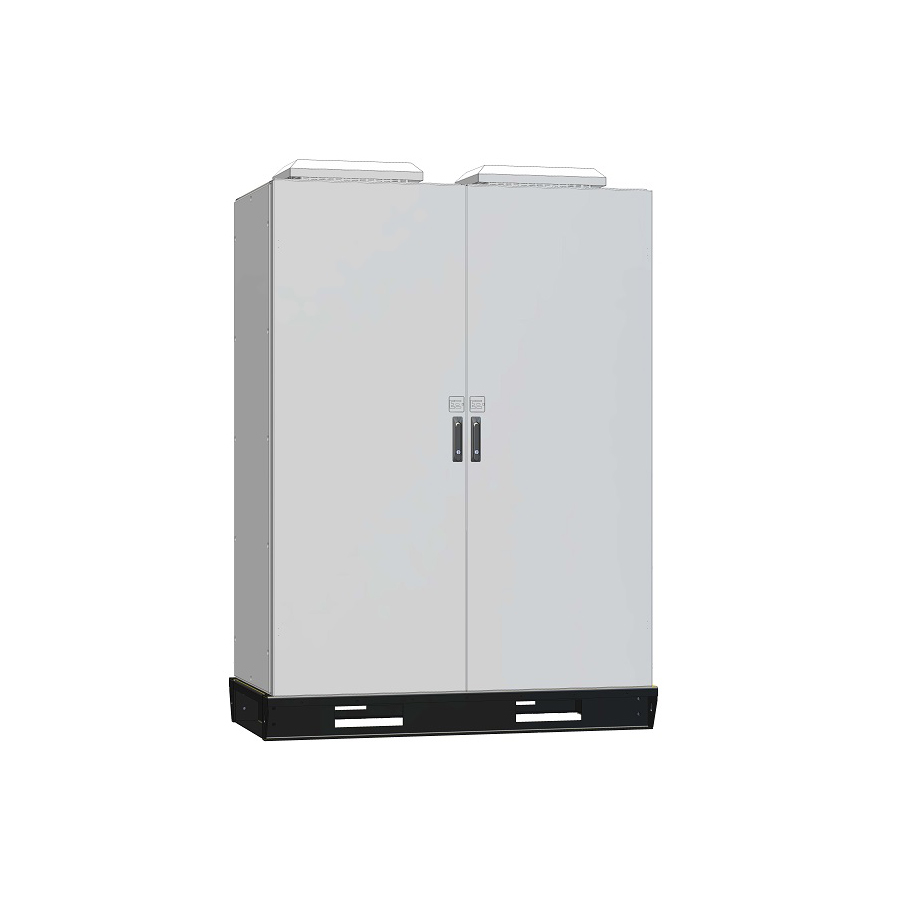

Porte simple et porte double
Couvertures revêtues de poudre époxy-polyester
Possibilité d'expédition démontée
Conception modulaire facile à assembler
Solutions flexibles de câblage et de barre omnibus
Accessoires de montage adaptés à différents Marques d'appareillage
Solution de panneau pour tableaux moyenne tension
Solution de panneau de distribution basse tension
Option de socle modulaire et monobloc
Panneaux avec classe de protection élevée jusqu'à IP54
●Support technique
Conception et production spéciales basées sur des projets

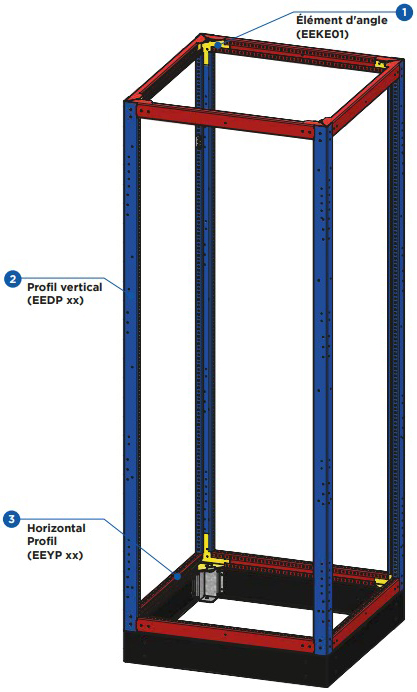

Cadre principal

Fabriqué en acier doux galvanisé de 2,5 mm. Combiné avec un coin spécialement conçu des pièces et des profils solides sans soudure. Cadres de panneau de type autoportant EED sont expédiés comme démonté. L'installation est facile et rapide. Trous placés à 25 mm d'intervalle sur le principal le cadre offre une solution flexible pour le montage profilés et accessoires.

Pièces requises pour l'unité centrale.

8 pièces "élément d'angle"

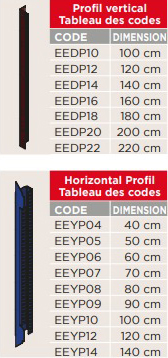

4 "Profils verticaux"
8 "Profils horizontaux"










Remarques

  • 4 profils verticaux dans une armoire. les profils verticale sont commandés comme un ensemble.
  • Jeu de profils horizontaux est commandé en 2 jeux Le 1er ensemble est dans la taille de la largeur de l'armoire il y a 4 pièces.
  • Le 2ème ensemble est en profondeur du cabine a 4 pièces. Marteaux en bois et outils de serrage pneumatique doivent être utilisé lors du montage


Accessoires

  • Eléments d'angle sont fournis avec le jeu de profilés verticaux. ne peut être commandé séparément.
  • Jeu de vis spécial requis pour le montage, jeu de profilés verticaux Fourni avec.

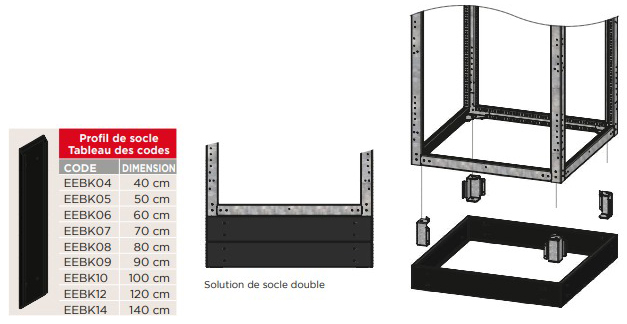

Socles

Il a des pieds de socle en acier galvanisé doux d'acier de 2,5 mm et couvercles de socle en acier galvanisé est doux de 1,5 mm. Il y a des options de 100 mm et 200 mm pour la hauteur du socle. Les
couvre-socles sont peints et revêtus de poudre époxy-polyester.

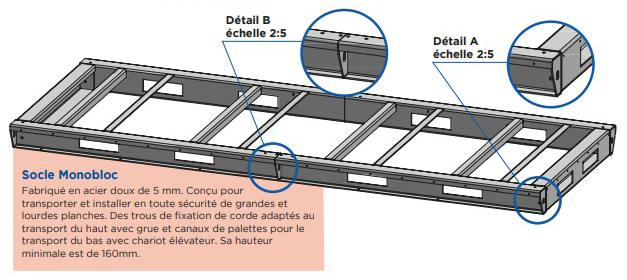

Il existe également une solution de Socle monobloc pour application industrielle. Le socle monobloc est produit de 2,5 mm à 6 mm d'acier doux conformément avec les spécifications du projet, peint et revêtus de poudre époxy-polyester.








Remarques

  • L'ensemble de socle se compose de 4 coins de socle et profilés de socle en 4 parties, fabriqués selon les dimensions de largeur et profondeur de l'armoire.
  • Profilés de plinthe sont noirs quelle que soit la couleur de la cabine.
  • Solution de socle supérieur est créée en montant reposent les uns sur les autres.
  • Capacité de charge du coin de socle de type standard est imité. Solution de plinthe monobloc est à privilégier pour armoires contenant des matériaux lourds tels que des transformateurs.
  • Les profilés de plinthe doivent être installés en dernier en raison du risque de rayures.

Accessoires

  • Vis nécessaires au montage de la base les profilés sont fournis en kit avec les profilés.
  • Vis nécessaires au montage des cornières de plinthe sont fournies en kit avec les cornières.
Portes

Fabriqué en acier doux galvanisé de 1,5 mm et peint avec un revêtement en poudre époxy- polyester. Portes produites avec la possibilité de s'ouvrir à la droite ou la gauche sont reliées par 4 charnières et sont verrouillés avec une crémone à embrayage multipoint Mécanisme de verrouillage. Il y a une seule porte ou option double porte.









Remarques
  • Portes standard sont fabriquées avec des charnières droites. Autre exigences doient indiquées a la commande.
  • Joint moulé en polyuréthane appliqué sur les portes pour l'étanchéité et la protection contre les vibrations.
  • Dessin au format DWG doit être fourni pour le grille de ventilation et autres découpes spéciales sur la porte.
  • Portes doivent être installées a la fin en raison du risque de grattement.


Accessoires

  • Serrure à espagnolette de type standard expédiée monté sur la porte.
  • Charnière et la gâche fournie avec la porte.
  • Vis nécessaires pour la charnière et la gâche sont livré en kit avec la porte.
  • Pochette de projet est optionnelle. Il doit également être commandé.

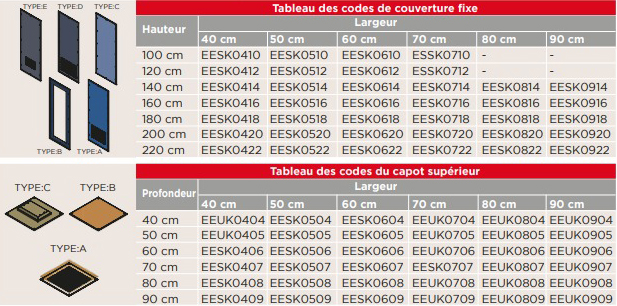

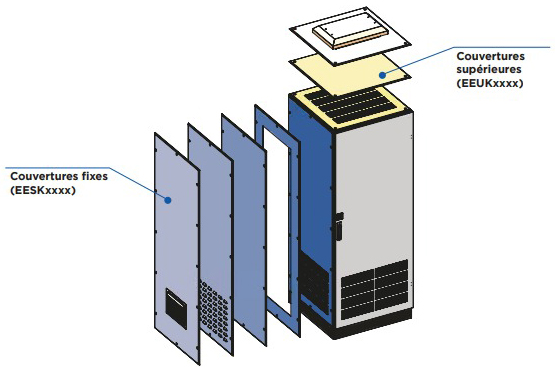

Couvertures Fixes et Couvertures Supérieures

Fabriqué en acier doux galvanisé de 1,5 mm et peint avec un revêtement en poudre époxy-polyester. Ils sont fixés au châssis avec un couple de vis de M6. Joint moulé en polyuréthane appliqué pour protection contre les vibrations, la poussière et l'eau.









Remarques

  • Couvertures standard sans grille de ventilation. Demandes de gril de ventilation doivent être indiquées dans la commande.
  • Dessin au format DWG doit être donné pour le grille de ventilation et autres découpes spéciales sur le couvercle.
  • Demande de découpe du module de ventilation sur le capot supérieur doit être spécifié dans la commande. Module de ventilation ne peut être ajouté ultérieurement.
  • Joint moulé en polyuréthane est appliqué sur les couvercles pour imperméabilité et protection contre les vibrations, poussière et l'eau.
  • Couvertures fixes doivent être installées a la fin en raison du risque de grattement.


Accessoires

  • Vis nécessaires au montage des capots sont livré avec le couvercle en kit
  • Filtre anti-poussière est facultatif pour les couvercles fixes. Il doit également être commandé.
  • Module de ventilation pour le capot supérieur est en option. Il doit également être commandé. Couvertures fixes.

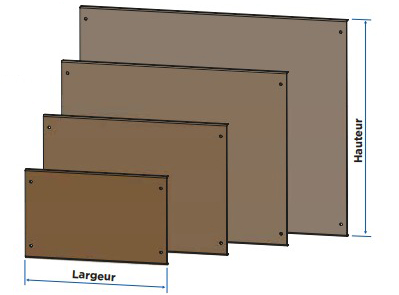

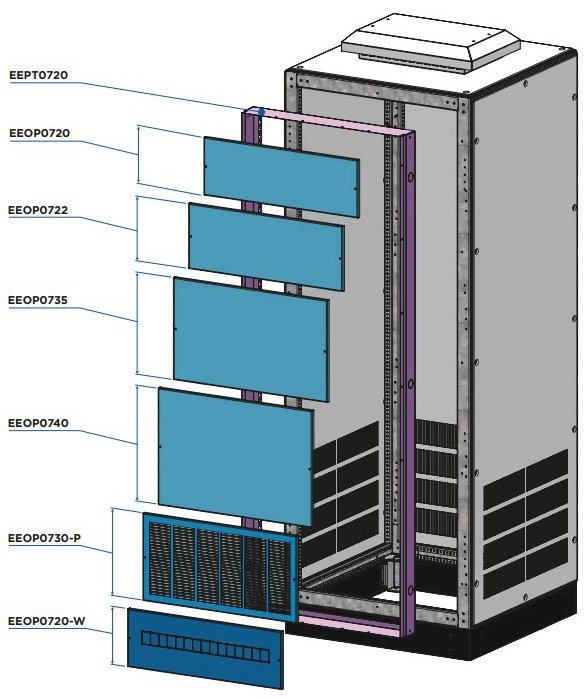

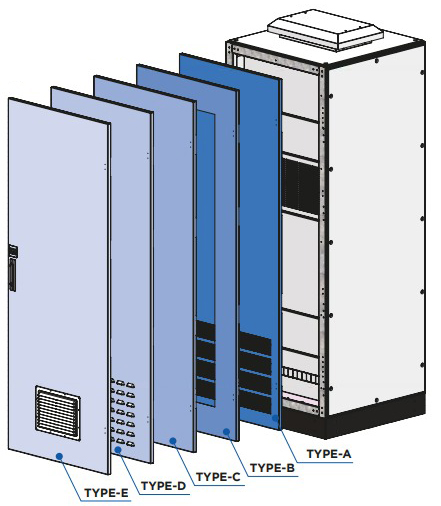

Jeu de rails de plaque de recouvrement

Jeu de rails de plaque de recouvrement Ensembles de rails de plaque de couverture et plaques de couverture conçues pour empêcher le contact direct sont fabriqués à partir d'une feuille souple de 1 mm peint avec de l'époxy-polyester et revêtement en poudre.
Jeu de rails de plaque de recouvrement est produit comme ensemble de taille de cabine. Plaques de recouvrement sont fabriqués en 3 types comme avec grille de ventilation, avec découpes adaptées au rail DIN équipement et droit. Les plaques de recouvrement standard sont réalisé selon le vissage fixe et liaison articulée.





Remarques

  • Plaque de recouvrement Jeu de rails doit être commandée conformément avec les dimensions de largeur et hauteur de l'armoire.
  • Plaques de recouvrement sont commandées séparément dans les dimensions souhaitées.
  • Grille d'aération et demandes de découpe sur le couvercle plaques doivent être spécifiées au moment de la commande.
  • Les charnières et les ensembles de verrouillage sont en option pour les plaques de recouvrementIl doit être également commandé.


Accessoires

  • Vis de montage pour jeu de rails de plaque de recouvrement sont fournies ensemble sous forme de kit.
  • Vis nécessaires au montage des plaques de recouvrement sont fourni avec plaque de recouvrement.

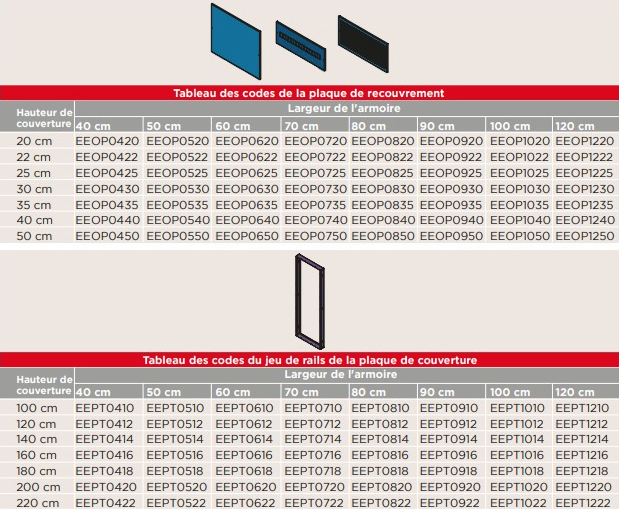

Exemple de dimensionnement et de commande des plaques de recouvrement





Remarques

  • Hauteur totale des plaques de recouvrement doit être inférieure de 125 mm à la hauteur de l'armoire.
  • Hauteur de l'exemple d'armoire ci-dessus est de 1800 mm. Hauteur totale des plaques de recouvrement est de 1675 mm.
  • Plaques de recouvrement avec grille de ventilation ont -P à la fin du code de commande.
  • Plaques de recouvrement avec trous équipement pour rail DIN ont -W à la fin du code de commande.
EED Panneaux de distribution et de protection

Les panneaux autoportants EED sont des armoires de type modulaire conçu pour tout type de distribution électrique et applications d'automatisation. Étant donné que le châssis porteur est démonté, il économise beaucoup d'espace lors de l'expédition. Ils peuvent être fabriqués en haute protection classe jusqu'à IP54 pour l'intérieur et l'extérieur applications.

Applications

  • Applications Infrastructure Electrique
  • Applications de distribution industrielle
  • Panneaux intérieurs de distribution et de protection
  • Solutions de qualité de l'énergie
  • Systèmes d'automatisation industrielle
  • Entreprises publiques
  • Immeubles de bureaux
  • Applications à domicile

Cadre principal

Fabriqué en acier doux galvanisé de 2,5 mm. Combiné avec un coin spécialement conçu des pièces et des profils solides sans soudure. Cadres de panneau de type autoportant EED sont expédiés comme démonté. L'installation est facile et rapide. Trous placés à 25 mm d'intervalle sur le principal le cadre offre une solution flexible pour le montage profilés et accessoires.

Pièces requises pour l'unité centrale.

8 pièces "élément d'angle"
4 "Profils verticaux"
8 "Profils horizontaux"










Remarques

  • 4 profils verticaux dans une armoire. les profils verticale sont commandés comme un ensemble.
  • Jeu de profils horizontaux est commandé en 2 jeux Le 1er ensemble est dans la taille de la largeur de l'armoire il y a 4 pièces.
  • Le 2ème ensemble est en profondeur du cabine a 4 pièces. Marteaux en bois et outils de serrage pneumatique doivent être utilisé lors du montage


Accessoires

  • Eléments d'angle sont fournis avec le jeu de profilés verticaux. ne peut être commandé séparément.
  • Jeu de vis spécial requis pour le montage, jeu de profilés verticaux Fourni avec.

Portes

Fabriqué en acier doux galvanisé de 1,5 mm et peint avec un revêtement en poudre époxy- polyester. Portes produites avec la possibilité de s'ouvrir à la droite ou la gauche sont reliées par 4 charnières et sont verrouillés avec une crémone à embrayage multipoint Mécanisme de verrouillage. Il y a une seule porte ou option double porte.









Remarques
  • Portes standard sont fabriquées avec des charnières droites. Autre exigences doient indiquées a la commande.
  • Joint moulé en polyuréthane appliqué sur les portes pour l'étanchéité et la protection contre les vibrations.
  • Dessin au format DWG doit être fourni pour le grille de ventilation et autres découpes spéciales sur la porte.
  • Portes doivent être installées a la fin en raison du risque de grattement.


Accessoires

  • Serrure à espagnolette de type standard expédiée monté sur la porte.
  • Charnière et la gâche fournie avec la porte.
  • Vis nécessaires pour la charnière et la gâche sont livré en kit avec la porte.
  • Pochette de projet est optionnelle. Il doit également être commandé.

Portes

Fabriqué en acier doux galvanisé de 1,5 mm et peint avec un revêtement en poudre époxy- polyester. Portes produites avec la possibilité de s'ouvrir à la droite ou la gauche sont reliées par 4 charnières et sont verrouillés avec une crémone à embrayage multipoint Mécanisme de verrouillage. Il y a une seule porte ou option double porte.









Remarques
  • Portes standard sont fabriquées avec des charnières droites. Autre exigences doient indiquées a la commande.
  • Joint moulé en polyuréthane appliqué sur les portes pour l'étanchéité et la protection contre les vibrations.
  • Dessin au format DWG doit être fourni pour le grille de ventilation et autres découpes spéciales sur la porte.
  • Portes doivent être installées a la fin en raison du risque de grattement.


Accessoires

  • Serrure à espagnolette de type standard expédiée monté sur la porte.
  • Charnière et la gâche fournie avec la porte.
  • Vis nécessaires pour la charnière et la gâche sont livré en kit avec la porte.
  • Pochette de projet est optionnelle. Il doit également être commandé.

Couvertures Fixes et Couvertures Supérieures

Fabriqué en acier doux galvanisé de 1,5 mm et peint avec un revêtement en poudre époxy-polyester. Ils sont fixés au châssis avec un couple de vis de M6. Joint moulé en polyuréthane appliqué pour protection contre les vibrations, la poussière et l'eau.









Remarques

  • Couvertures standard sans grille de ventilation. Demandes de gril de ventilation doivent être indiquées dans la commande.
  • Dessin au format DWG doit être donné pour le grille de ventilation et autres découpes spéciales sur le couvercle.
  • Demande de découpe du module de ventilation sur le capot supérieur doit être spécifié dans la commande. Module de ventilation ne peut être ajouté ultérieurement.
  • Joint moulé en polyuréthane est appliqué sur les couvercles pour imperméabilité et protection contre les vibrations, poussière et l'eau.
  • Couvertures fixes doivent être installées a la fin en raison du risque de grattement.


Accessoires

  • Vis nécessaires au montage des capots sont livré avec le couvercle en kit
  • Filtre anti-poussière est facultatif pour les couvercles fixes. Il doit également être commandé.
  • Module de ventilation pour le capot supérieur est en option. Il doit également être commandé. Couvertures fixes.

Jeu de rails de plaque de recouvrement

Jeu de rails de plaque de recouvrement Ensembles de rails de plaque de couverture et plaques de couverture conçues pour empêcher le contact direct sont fabriqués à partir d'une feuille souple de 1 mm peint avec de l'époxy-polyester et revêtement en poudre.
Jeu de rails de plaque de recouvrement est produit comme ensemble de taille de cabine. Plaques de recouvrement sont fabriqués en 3 types comme avec grille de ventilation, avec découpes adaptées au rail DIN équipement et droit. Les plaques de recouvrement standard sont réalisé selon le vissage fixe et liaison articulée.





Remarques

  • Plaque de recouvrement Jeu de rails doit être commandée conformément avec les dimensions de largeur et hauteur de l'armoire.
  • Plaques de recouvrement sont commandées séparément dans les dimensions souhaitées.
  • Grille d'aération et demandes de découpe sur le couvercle plaques doivent être spécifiées au moment de la commande.
  • Les charnières et les ensembles de verrouillage sont en option pour les plaques de recouvrementIl doit être également commandé.


Accessoires

  • Vis de montage pour jeu de rails de plaque de recouvrement sont fournies ensemble sous forme de kit.
  • Vis nécessaires au montage des plaques de recouvrement sont fourni avec plaque de recouvrement.

Exemple de dimensionnement et de commande des plaques de recouvrement





Remarques

  • Hauteur totale des plaques de recouvrement doit être inférieure de 125 mm à la hauteur de l'armoire.
  • Hauteur de l'exemple d'armoire ci-dessus est de 1800 mm. Hauteur totale des plaques de recouvrement est de 1675 mm.
  • Plaques de recouvrement avec grille de ventilation ont -P à la fin du code de commande.
  • Plaques de recouvrement avec trous équipement pour rail DIN ont -W à la fin du code de commande.

Socles

Il a des pieds de socle en acier galvanisé doux d'acier de 2,5 mm et couvercles de socle en acier galvanisé est doux de 1,5 mm. Il y a des options de 100 mm et 200 mm pour la hauteur du socle. Les
couvre-socles sont peints et revêtus de poudre époxy-polyester.
Il existe également une solution de Socle monobloc pour application industrielle. Le socle monobloc est produit de 2,5 mm à 6 mm d'acier doux conformément avec les spécifications du projet, peint et revêtus de poudre époxy-polyester.








Remarques

  • L'ensemble de socle se compose de 4 coins de socle et profilés de socle en 4 parties, fabriqués selon les dimensions de largeur et profondeur de l'armoire.
  • Profilés de plinthe sont noirs quelle que soit la couleur de la cabine.
  • Solution de socle supérieur est créée en montant reposent les uns sur les autres.
  • Capacité de charge du coin de socle de type standard est imité. Solution de plinthe monobloc est à privilégier pour armoires contenant des matériaux lourds tels que des transformateurs.
  • Les profilés de plinthe doivent être installés en dernier en raison du risque de rayures.

Accessoires

  • Vis nécessaires au montage de la base les profilés sont fournis en kit avec les profilés.
  • Vis nécessaires au montage des cornières de plinthe sont fournies en kit avec les cornières.

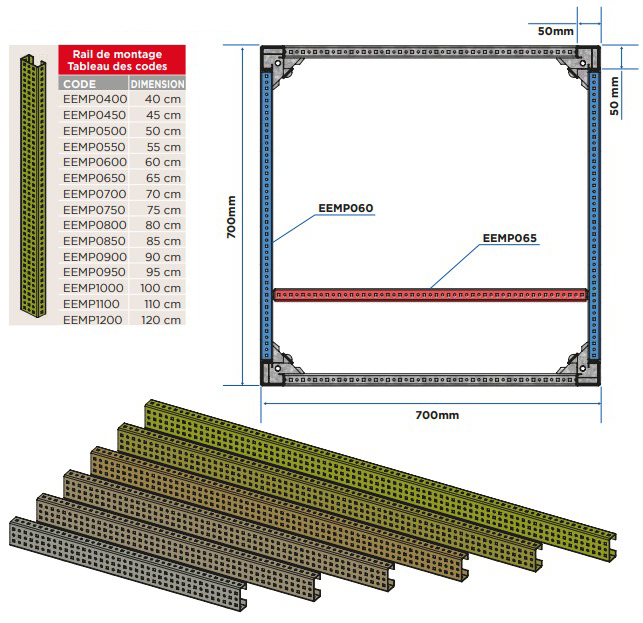

Rails de montage

Les rails de montage et autres accessoires sont fabriqués en Acier doux galvanisé de 2,5 mm. Ils ont des trous qui permettre le montage à des intervalles de 25 mm. Rails de montage et accessoires sont déterminés en fonction d'exigence du projet sont commandés séparément.






Remarques

  • Dimensions des rails de montage sont différentes de dimensions de l'armoire. Il doit être commandé dans la taille appropriée pour son utilisation.
  • La pièce de raccordement et le jeu de vis doivent toujours être utilisés pour le raccordement d'acces soires de montage au cadre de support de l'armoire et rails de montage.
  • Capacité de charge des rails de montage est limitée. Des rails de montage spéciaux doivent être commandés pour le montage de pièces lourdes.

Accessoires

  • 2 pièces de connexion et 4 vis sont fournies ensemble avec les rails de montage.

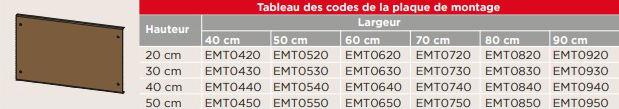

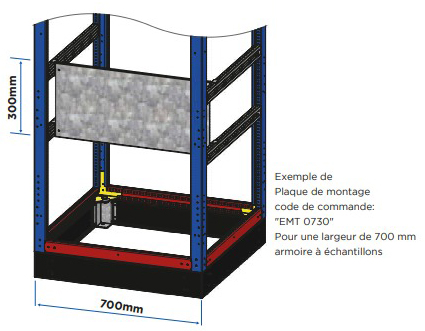

Plaque de montage


Plaques de montage sont fabriquées à partir d'acier doux galvanisé de 2,5 mm. Des pièces de connexion conçu pour un montage facile. Plaques de montage et accessoires sont déterminés en fonction de l' xigence du projet et commandés séparément.







Remarques

  • Dimensions des plaques de montage sont différentes des dimensions du coffret. Doivent être commandés dans la taille appropriée pour l'endroit où ils seront utilisés.
  • Pas de découpes sur les plaques de montage standard.
  • La pièce de raccordement et le jeu de vis doivent être toujours utilisés lors de la connexion des plaques de montage à l'armoire châssis porteur et rails de montage.
  • Profilés de montage ont une capacité de charge limitée. Des profilés de montage spéciaux doivent être commandés pour le montage de pièces lourdes.

Accessoires

  • 4 pièces de connexion et 8 vis sont fournies en kit avec les profilés de montage.

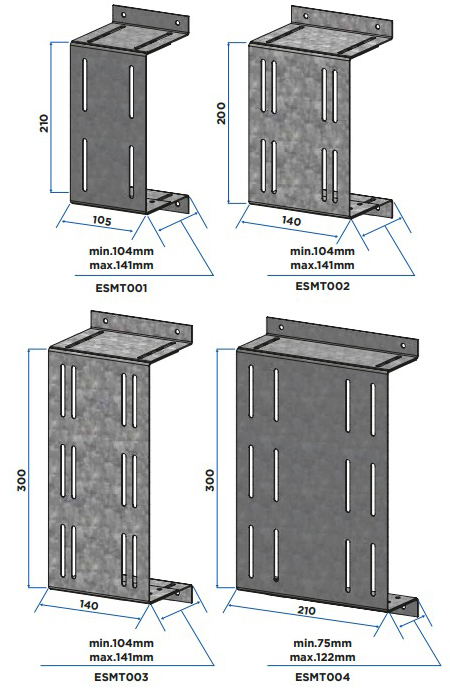

Consoles de Montage


La console de montage est fabriquée en acier doux galvanisé de 2,5 mm. Connexion flexible trous pour le raccordement de différentes marques de matériel d'appareillage. Hauteurs de la console sont ajustable. Matériel d'appareillage de consoles de montage et accessoires sont déterminés selon l'exigence du projet sont commandé séparément.





Remarques

  • Des trous et des fentes appropriés dans les consoles de montage pour le raccordement de différentes marques de matériel d'appareillage.
  • Hauteur reglable de consoles de montage.
  • Dessin fourni au format DWG pour montage du console aux dimensions spéciales et différentes options de montage.
  • Pièce de connexion et jeu de vis doivent être toujours utilisés dans la connexion des consoles de montage au châssis porteur de l'armoire et rails de montage.

Accessoires

  • 2 pièces de connexion et 8 vis sont fournies en kit avec consoles de montage.

Accessoires pour application extérieure IP54


Armoires modulaires autoportantes ont des accessoires pour les applications extérieures. Dans les panneaux à utiliser dans les applications extérieures dans la classe de protection jusqu'à IP54, cadre porteur et rails et profilés de montage en acier doux galvanisé sont peints et revêtus avec poudre époxy-polyester.
Un couvercle supérieur de protection en option pour panneaux de type extérieur et couvertures de protection contre eau et poussière pour les grilles de ventilation. Protection des couvertures et des grilles de ventilation sont fabriquées en acier doux galvanisé et peint revêtus en poudre époxy-polyester.





Remarques

  • Module de ventilation peut être ajouté au capot supérieur IP54.
  • Il est recommandé d'utiliser des kits de profils verticaux et accessoires de montage comme peints dans les armoires d'extérieur.
  • Armoires d'extérieur IP54 sont utilisées en groupe, accessoires supplémentaires sont nécessaires pour l'isolation entre les armoires.
  • Pièces peintes sont installées a la fin en raison du risque de rayures.


Accessoires

  • Vis nécessaires au montage du capot supérieur IP54 sont livrés en kit avec le couvercle.
  • Couvercles des grilles de ventilation et les feuilles de filtre à poussière livré avec vis de fixation.
  • Filtres anti-poussière pas fournis avec l'armoire.
  • Module de ventilation du capot supérieur est en option et doit être commandé séparément

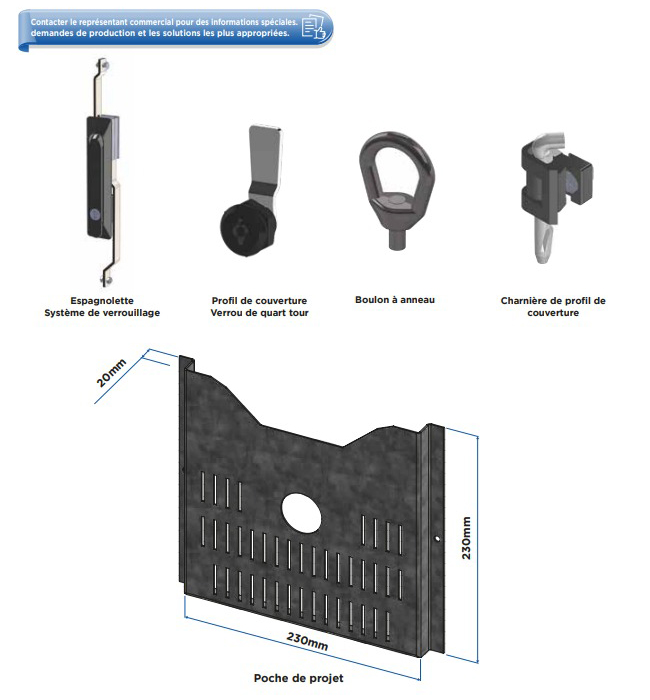

Autres accessoires

Accessoires sont utilisés pour le montage de l'armoire sont déterminés selon l'exigence du projet,commandés séparément.




Remarques

  • Poche de projet a dimensions standard.
  • Options de verrouillage spéciales sont commandées séparément.
  • Anneaux porteurs fournis en 4 pièces pour chaque cabine.
  • Charnière et serrure du profilé de recouvrement fournies en kit.
Edit Enclosure 2024 © All rights reserved.
